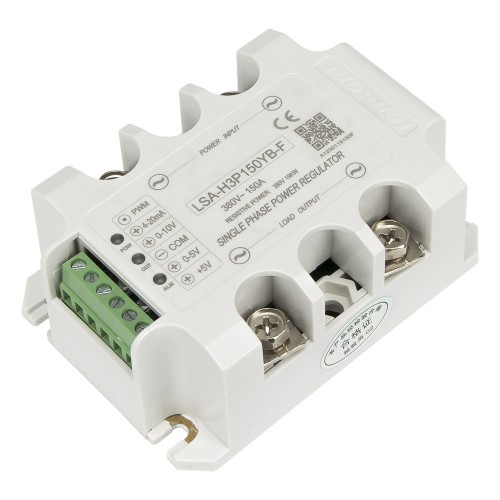

LSA-H3P150YB-F single phase AC 150A 380V closed loop negative feedback solid state voltage regulator / power regulator module
Product features
Mouse over to zoom in
LSA-H3P150YB-F single phase AC 150A 380V closed loop negative feedback solid state voltage regulator / power regulator module
Product description
▇ Model number and parameters
Model number | Load current | Input voltage | Load voltage | Remark | Online store: |
LSA-H3P15YB | 15A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $18.69/ pieceOrder |
LSA-H3P25YB | 25A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $19.28/ pieceOrder |
LSA-H3P40YB | 40A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $19.68/ pieceOrder |
LSA-H3P50YB | 50A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $22.23/ pieceOrder |
LSA-H3P70YB | 70A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $24.2/ pieceOrder |
LSA-H3P90YB | 90A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $27.55/ pieceOrder |
LSA-H3P120YB | 120A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $35.41/ pieceOrder |
LSA-H3P150YB | 150A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $39.35/ pieceOrder |
LSA-H3P200YB | 200A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $46.23/ pieceOrder |
LSA-H3P300YB | 300A | 180-430VAC | 0-220Vac/0-380Vac | Open loop | US $56.07/ pieceOrder |
LSA-H2P15YB-F | 15A | 220VAC | 0-220Vac | Closed loop negative feedback | US $30.99/ pieceOrder |
LSA-H2P25YB-F | 25A | 220VAC | 0-220Vac | Closed loop negative feedback | US $31.58/ pieceOrder |
LSA-H2P40YB-F | 40A | 220VAC | 0-220Vac | Closed loop negative feedback | US $31.97/ pieceOrder |
LSA-H2P50YB-F | 50A | 220VAC | 0-220Vac | Closed loop negative feedback | US $34.52/ pieceOrder |
LSA-H2P70YB-F | 70A | 220VAC | 0-220Vac | Closed loop negative feedback | US $36.48/ pieceOrder |
LSA-H2P90YB-F | 90A | 220VAC | 0-220Vac | Closed loop negative feedback | US $39.83/ pieceOrder |
LSA-H2P120YB-F | 120A | 220VAC | 0-220Vac | Closed loop negative feedback | US $47.7/ pieceOrder |
LSA-H2P150YB-F | 150A | 220VAC | 0-220Vac | Closed loop negative feedback | US $51.63/ pieceOrder |
LSA-H2P200YB-F | 200A | 220VAC | 0-220Vac | Closed loop negative feedback | US $58.53/ pieceOrder |
LSA-H2P300YB-F | 300A | 220VAC | 0-220Vac | Closed loop negative feedback | US $68.37/ pieceOrder |
LSA-H3P15YB-F | 15A | 380VAC | 0-380Vac | Closed loop negative feedback | US $30.99/ pieceOrder |
LSA-H3P25YB-F | 25A | 380VAC | 0-380Vac | Closed loop negative feedback | US $31.58/ pieceOrder |
LSA-H3P40YB-F | 40A | 380VAC | 0-380Vac | Closed loop negative feedback | US $31.97/ pieceOrder |
LSA-H3P50YB-F | 50A | 380VAC | 0-380Vac | Closed loop negative feedback | US $34.52/ pieceOrder |
LSA-H3P70YB-F | 70A | 380VAC | 0-380Vac | Closed loop negative feedback | US $36.48/ pieceOrder |
LSA-H3P90YB-F | 90A | 380VAC | 0-380Vac | Closed loop negative feedback | US $39.83/ pieceOrder |
LSA-H3P120YB-F | 120A | 380VAC | 0-380Vac | Closed loop negative feedback | US $47.7/ pieceOrder |
LSA-H3P150YB-F | 150A | 380VAC | 0-380Vac | Closed loop negative feedback | Visiting... |
LSA-H3P200YB-F | 200A | 380VAC | 0-380Vac | Closed loop negative feedback | US $58.53/ pieceOrder |
LSA-H3P300YB-F | 300A | 380VAC | 0-380Vac | Closed loop negative feedback | US $68.37/ pieceOrder |
LSA-H2P70YB | 70A | 110/220VAC | 0-110Vac/0-220Vac | Open loop |
▇ Suitable maximum load power
Load current (A) | 15 | 25 | 40 | 50 | 70 | 90 | 120 | 150 | 200 | 300 |
220V resistive load power (KW) | 1.1 | 1.9 | 3 | 3.7 | 5.2 | 6.6 | 8.8 | 11 | 15 | 22 |
220V inductive load power (KW) | 0.7 | 1.1 | 1.7 | 2.2 | 3 | 4 | 5.3 | 6.6 | 8.8 | 13.2 |
380V resistive load power (KW) | 2 | 3.2 | 5 | 6.5 | 9 | 11.5 | 15 | 19 | 25 | 38 |
380V inductive load power (KW) | 1.1 | 1.9 | 3 | 3.8 | 5.3 | 6.8 | 9.2 | 11.4 | 15.2 | 22.8 |
▇ General
Model number | Single phase AC solid state voltage regulator series | ||||||||||||
Control type | 4-20mA, 0-5Vdc, 0-10Vdc, 1-5Vdc, 0-10mA, 10K potentiometer | ||||||||||||
Input type | Open loop: 180V-430Vac; Close loop: 220Vac, 380Vac | ||||||||||||
Matched heat sink | 40, 50, 70A: FHSH01-110, 90A: FHSH01F-110, 120, 150, 200A: FHSH01F-150, 300A: FHSI02F-150 | ||||||||||||
Matched thermal grease | HZ-KS101 | ||||||||||||
Dielectric strength | 2000VAC 50/60Hz for 1 minute | ||||||||||||
Insulation resistance | 500 MΩ min at 500 VDC | ||||||||||||
External dimensions | 105x75x34.5mm | ||||||||||||
Terminals | Screw | ||||||||||||
Operational temperature | -25 to 75℃ | ||||||||||||
Operational humidity | 95% max no condensation | ||||||||||||
Technical article | How to select the solid state voltage regulator's current | ||||||||||||
Alias name | Single phase AC SSVR | ||||||||||||
Advantage |
|
||||||||||||
Note | 1. Model selection method: calculate the load current of each phase when the voltage is full, according to load type, multiply the balance factor. Resistive load: balance factor is 3 times, such as incandescent, resistance wire, oven, heating rod. Inductive load: balance factor is 5 times, such as: transformer, coil, fan motor, pump motor. Example: 380V 9KW resistive load. 9KW/380V*3=70, select 70A specification. 2. Can't be used loads: home appliances (such as televisions, computers), the electrical equipment with switching power supply. 3. Can't be unloaded. 4. To use product long and safely, please install the product with corresponding heat sink and fan. |
Packaging Details
Product quantity: 1pc
Package weight: 0.6kg
Package size: 14.5 x 8.5 x 10.5 cm
