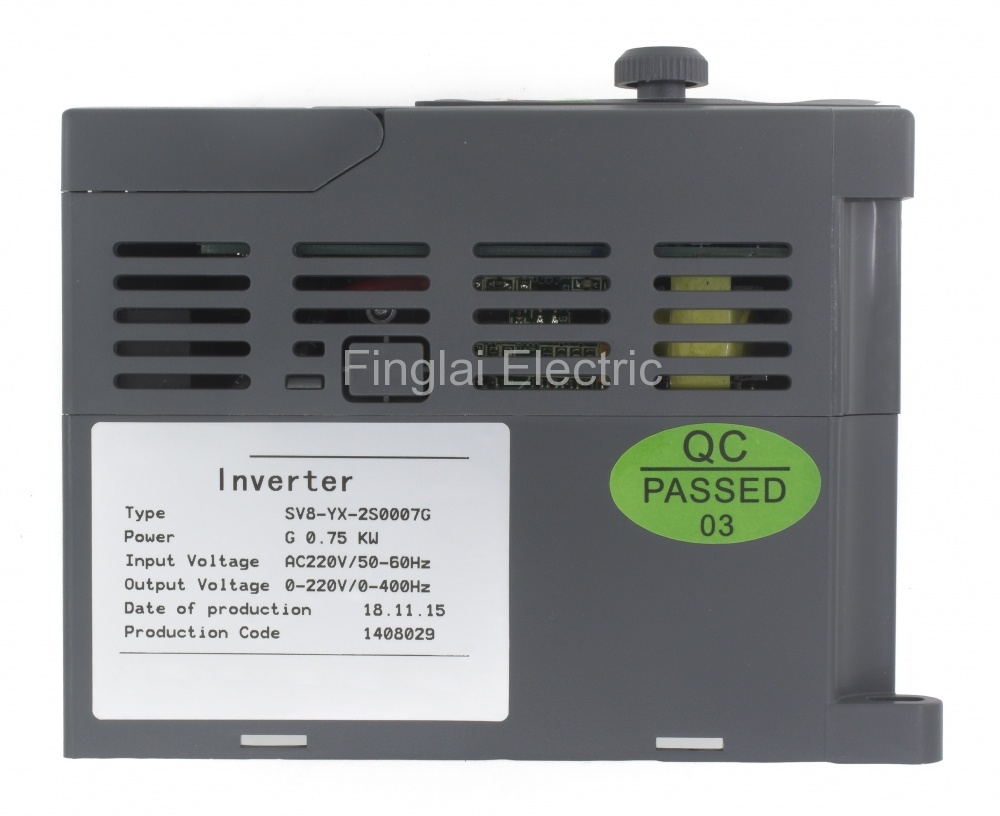

SV8-2S0007G general inverter
Product features
Product description
▇ Model number and parameters
Model number | Input voltage | Power (KW) | External dimensions (mm) | Perforation dimensions (mm) | Remark | Online store: |
SV8-2S0007G | 220Vac | 0.75 | 142*85*122 | 83*59 | Wall hanging type | Visiting... |
SV8-2S0015G | 220Vac | 1.5 | 142*85*122 | 83*59 | Wall hanging type | US $101.07/ pieceOrder |
SV8-2S0022G | 220Vac | 2.2 | 185*96*150 | Wall hanging type | US $134.76/ pieceOrder | |
SV8-2S0037G | 220Vac | 3.7 (4) | 280*190*182 | 156*80 | Wall hanging type | US $168.45/ pieceOrder |
SV8-4T0007G | 380Vac | 0.75 | 170*125*170 | Panel: 75*55; Panel set: 95*61 | Wall hanging type | US $94.33/ pieceOrder |
SV8-4T0015G | 380Vac | 1.5 | 170*125*170 | Panel: 75*55; Panel set: 95*61 | Wall hanging type | US $96.58/ pieceOrder |
SV8-4T0022G | 380Vac | 2.2 | 170*125*170 | Panel: 75*55; Panel set: 95*61 | Wall hanging type | US $110.05/ pieceOrder |
SV8-4T0040G | 380Vac | 4 | 220*150*188 | Panel: 75*55; Panel set: 95*61 | Wall hanging type | US $130.27/ pieceOrder |
SV8-4T0055G | 380Vac | 5.5 | 245*150*188 | Panel: 93*70; Panel set: 131*91 | Wall hanging type | US $163.96/ pieceOrder |
SV8-4T0075G | 380Vac | 7.5 | 245*150*188 | Panel: 93*70; Panel set: 131*91 | Wall hanging type | US $175.19/ pieceOrder |
SV8-4T0110G | 380Vac | 11 | 320*220*210 | Panel: 93*70; Panel set: 131*91 | Wall hanging type | US $247.05/ pieceOrder |
SV8-4T0150G | 380Vac | 15 | 320*220*210 | Panel: 93*70; Panel set: 131*91 | Wall hanging type | US $269.51/ pieceOrder |
SV8-4T0185G | 380Vac | 18.5 | 395*260*215 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $404.27/ pieceOrder |
SV8-4T0220G | 380Vac | 22 | 450*280*260 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $449.19/ pieceOrder |
SV8-4T0300G | 380Vac | 30 | 450*280*260 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $628.86/ pieceOrder |
SV8-4T0370G | 380Vac | 37 | 520*290*290 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $662.55/ pieceOrder |
SV8-4T0450G | 380Vac | 45 | 580*290*320 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $830.99/ pieceOrder |
SV8-4T0550G | 380Vac | 55 | 580*290*320 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $898.37/ pieceOrder |
SV8-4T0750G | 380Vac | 75 | 630*380*350 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $1190.33/ pieceOrder |
SV8-4T0930G | 380Vac | 93 | 630*380*350 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $1392.46/ pieceOrder |
SV8-4T1100G | 380Vac | 110 | 630*380*380 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $1729.35/ pieceOrder |
SV8-4T1320G | 380Vac | 132 | 630*380*380 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $1796.73/ pieceOrder |
SV8-4T1600G | 380Vac | 160 | 880*510*400 | Panel: 131*70; Panel set: 156*80 | Wall hanging type | US $2695.09/ pieceOrder |
SV8-4T1850G | 380Vac | 185 | 980*510*400 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $3144.27/ pieceOrder |
SV8-4T2000G | 380Vac | 200 | 980*510*400 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $3368.86/ pieceOrder |
SV8-4T2200G | 380Vac | 220 | 980*510*400 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $3930.33/ pieceOrder |
SV8-4T2600G | 380Vac | 260 | 1050*710*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $4154.92/ pieceOrder |
SV8-4T2800G | 380Vac | 280 | 1050*710*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $4267.22/ pieceOrder |
SV8-4T3150G | 380Vac | 315 | 1050*710*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $4491.81/ pieceOrder |
SV8-4T3500G | 380Vac | 350 | 1900*800*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $6176.23/ pieceOrder |
SV8-4T4000G | 380Vac | 400 | 1900*800*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $6513.12/ pieceOrder |
SV8-4T5000G | 380Vac | 500 | 1900*800*420 | Panel: 131*70; Panel set: 156*80 | Cabinet type | US $7186.89/ pieceOrder |
▇ General
Model number | SV8 series |
Control method | Electromagnetic vector PWM modulation |
Input voltage | Single phase/three phase 220Vac, three phase 380Vac, 50Hz/60Hz |
Permissible input voltage | Effective value of voltage: 220Vac: 180-230Vac; 380Vac: 320-460Vac; Voltage imbalance rate: <3%; frequency error: ≤±5% |
Rated output voltage | three phase 0-input voltage 0-400Hz |
Adjustment range | 1-100 |
Compensation for rotation error | Setting range: 0-20% |
Communication control | With RS485 interface (Stardard Modbus protocol) |
Alias name | SV8-2S AC driver, SV8-2S frequency converter |
▇ Frequency Control
Range | Digital: 0.01%(-10 to 40 ℃); Analog: 0.2%(25±10 ℃) |
Setting Resolution | 0.01Hz; Analog: maximum operating frequency of 1% |
Output Resolution | 0.01Hz |
▇ General control
Acceleration and deceleration time | can set to 0.1-6000s |
V/F curve | 1. Linear curve 2. Square curve |
Torque Control | 100% rated torque at 3Hz, automatically increase according to output current; manually increase torque, scope: 1-30%; |
SV8 wiring diagram
Packaging Details
Product quantity: 1pc
Package weight: 1.3kg
Package size: 14.2 x 8.5 x 12.2 cm
